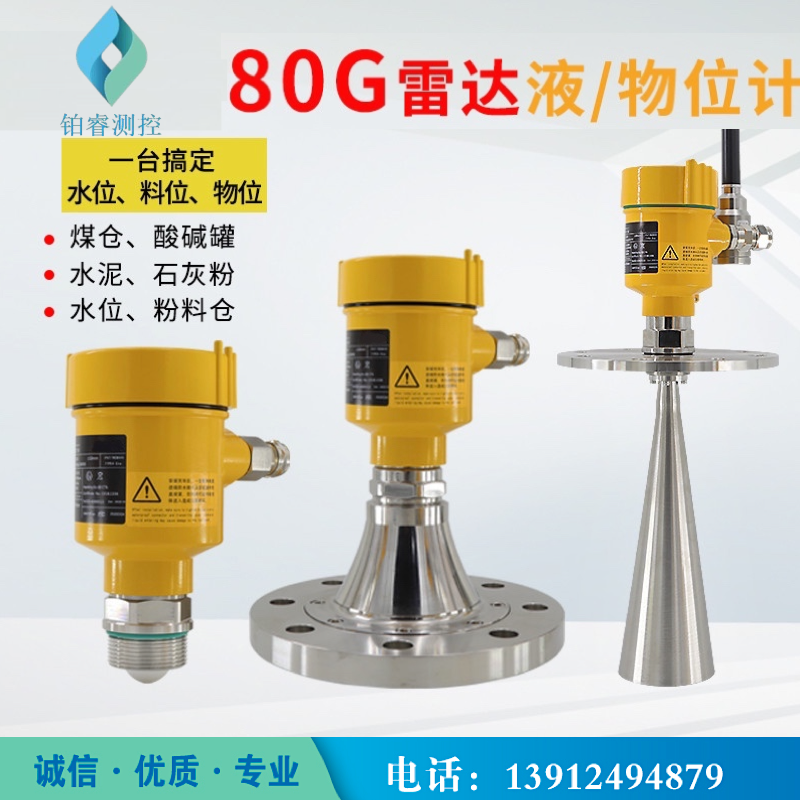

BR80G調頻波雷達物/液位計特性
太赫茲波段工業計量級雷達
高精度,高可靠性,高性價比
高精度非接觸式物位和液位測量,極窄波束,透鏡天線探測能力強,穿透能力強
標準4~20mA電流輸出/標準HART/MODBUS/PROFIBUS總線協議通訊
TFT LCD彩色液晶陽光顯示屏,陽關下直視操作
BR80G調頻波雷達物/液位計應用
適用于高溫高壓反應釜,超大儲罐測量,導波管道測量
適用于高精度計量級測量,透視式測量
適用于強粉塵、蒸汽等極惡劣工況，以及帶攪拌、加熱棒等特殊過程倉儲罐體
BR120G調頻波雷達物/液位計技術參數
發射頻率
120GHz,調頻掃描頻率寬度10 GHz

測量范圍

0.1~40/80/100m/150m

測量分辨率

0.1mm

測量精度

＜+/-0.7mm

波速角

0.7°

產品尺寸

253mm×97mm×97mm(不含法蘭)

產品連接

M48*2

天線類型

透鏡,PTFE/PEEK/PE

信號輸出

1路: 4~20mA輸出(DAC瞬時電流轉換輸出)(可選)
1路:HART/MODBUS/PROFIBUS通訊(可選)
1路:RS485通訊(接上位機)

通訊類型

4~20mA/HART/MODBUS/PROFIBUS(視具體型號序列不同而不同)

故障輸出

22 mA和20.5 mA(可設置)

過程溫度

-55~80℃

相對濕度

≤95%RH

過程壓力

-100-4000KPa

供電電源

四線制9-40VDC(建議12VDC)/110~250VAC/50Hz/60Hz(交流)

調整方式

上位機設置軟件/按鍵配置/手機App配置/罐旁表配置
320*240Dot TFT LCD彩色液晶陽光顯示屏/4按鍵

電子倉外殼材料

鋁合金

連接方式

M20*1.5(Φ5.9mm)

防護類型

IP68


BR80G調頻波雷達物/液位計選型
單元
參數

防爆

P標準型(非防爆)
I隔爆型(Exb II BT4 Gb)

過程連接/材料

G螺紋M56×2不銹鋼304
B法蘭DN80/不銹鋼304
C法蘭DN100/不銹鋼304
D法蘭DN125/不銹鋼304
E法蘭DN150/不銹鋼304
F法蘭DN200/不銹鋼304
H法蘭DN250/不銹鋼304
K法蘭DN100/萬向節/不銹鋼304
Z法蘭DN150/萬向節/不銹鋼304
W法蘭DN200/萬向節/不銹鋼304
V法蘭DN250/萬向節/不銹鋼304
Y特殊定制

天線形式/材料

B喇叭天線Φ90mm/不銹鋼304

密封/過程溫度

V Vitom/(-40~150)℃
K Kalrez/(-40~250)℃

電子單元

3 (4~20) mA/24VDC/HART四線制
4 (4~20) mA/220VAC四線制
5 RS485/Modbus

外殼/防護等級

L 鋁/IP67
G 不銹鋼304/IP67

電纜進線

M M20*1.5
N 1/2NPT

特殊定制

Y 特殊定制
