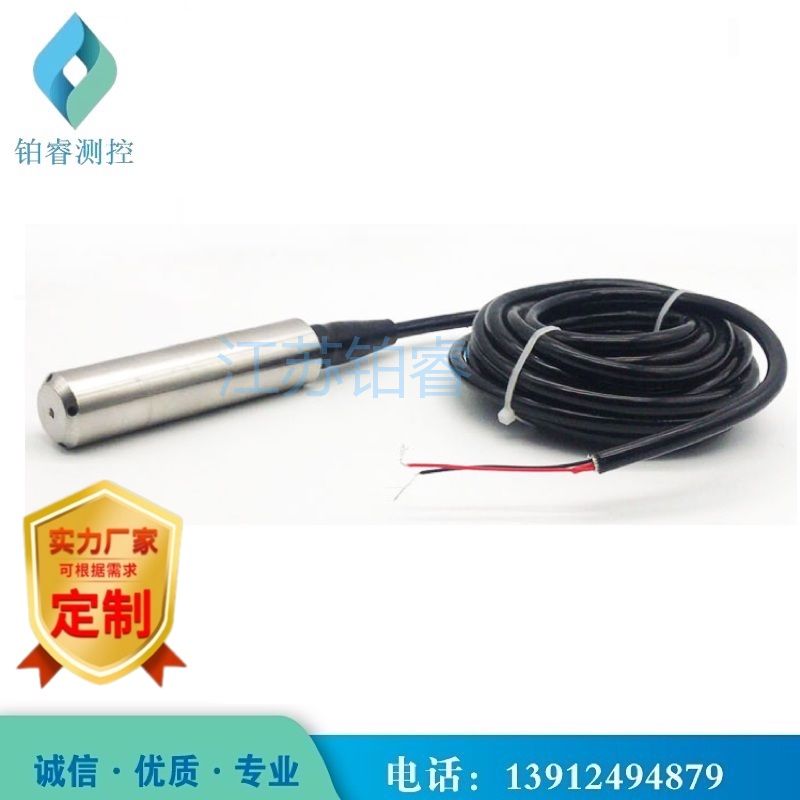

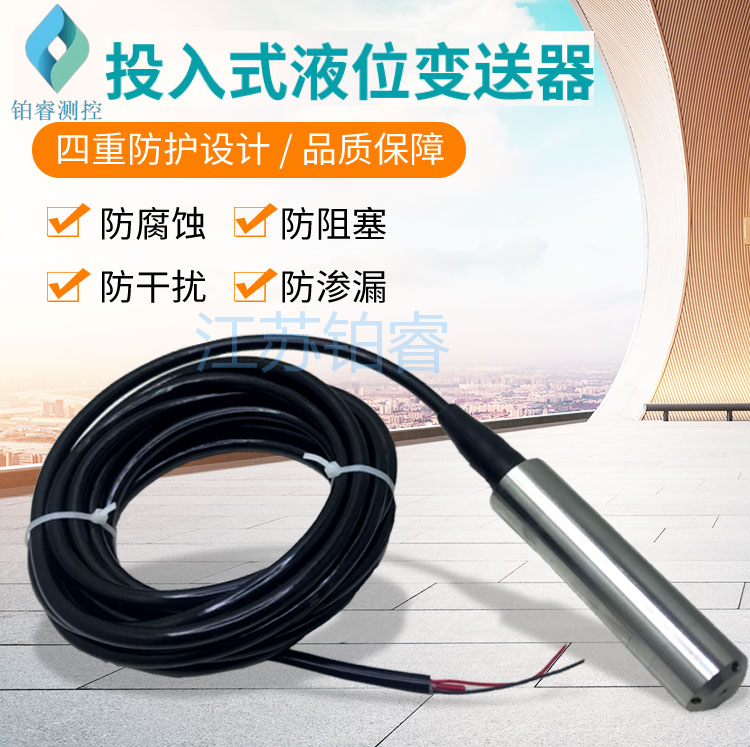

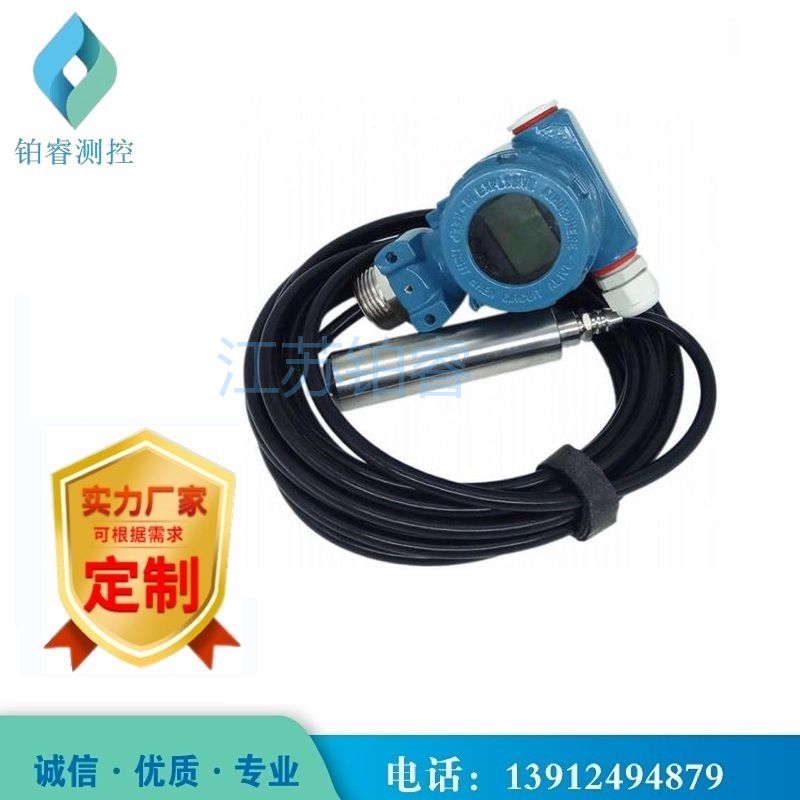

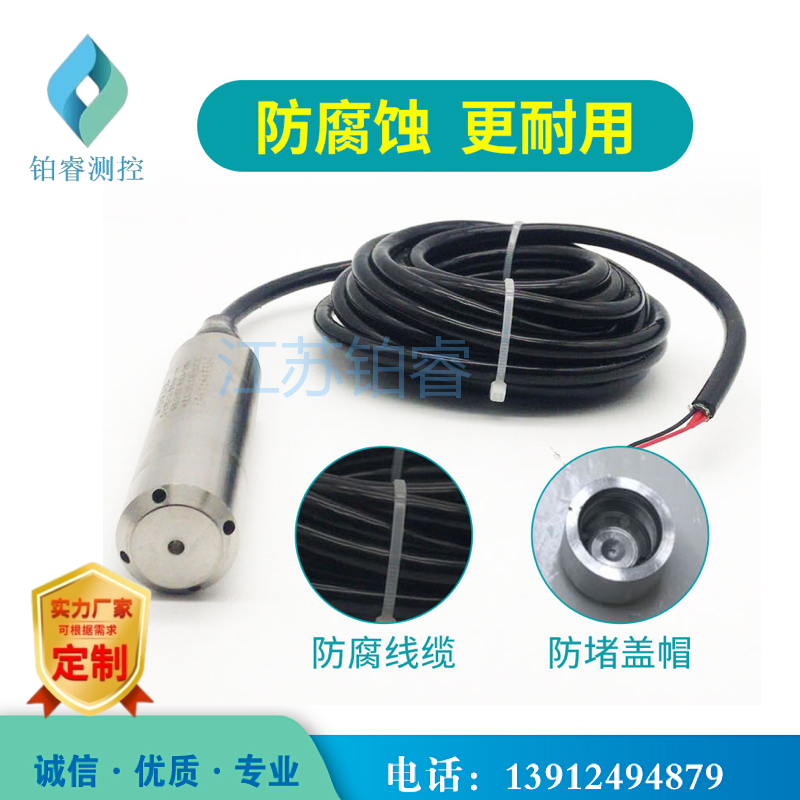

BR-500系列投入式液位計的敏感器件安裝在中繼箱下端，投人部件為平衡罩，兩者之間由導氣管(導壓)相連，液柱的壓力通過空氣的傳導間接地由導氣管傳遞給敏感部件，這樣就避免敏感部器件與被測介質的直接接觸。投入式液位計不僅適用于普通水的測量，還適用于高溫、粘稠、腐蝕等介質特殊場合的液位測量。廣泛適用于化工、冶金、電站、水利、城市供水和工業廢水等領域。.

    BR-500系列投入式液位計的工作原理

當把變送器的平衡罩投人到液體中某一位置時，過導氣管受到的壓力為:P=9.807pH+Po

其中P一傳感器感受到的壓強，單位kPa

P一液位密度，單位g/cm3

H一待測液面高度，單位m

Po一液面上的壓強，單位kPa

      若傳感器背面腔與液面上部連通，則Po為零，所以H約等于0.102P/p，變送器把感受到的壓力信號轉換成電信號，此信號與液面高度成正比。
